光折射原理与单银、双银、三银膜系全解析
在”双碳”目标和建筑节能标准升级的大背景下，Low-E（低辐射）玻璃已成为建筑节能的”隐形冠军”。今天，我们将深入探讨离线LOW-E镀膜玻璃的光折射原理，以及单银、双银、三银膜系的光学特性差异。
一、离线LOW-E镀膜玻璃：什么是”光的选择性透射”？
离线LOW-E镀膜玻璃是采用真空磁控溅射（PVD）技术，在优质浮法玻璃表面镀制多层无机材料薄膜的产品。其中至少含有一层或多层纳米级纯银材料，这层神奇的薄膜赋予了玻璃”选择性透光”的能力。
1.光学原理：光的”智能筛分”
离线LOW-E镀膜玻璃的核心在于光谱选择性反射技术。当光线照射到镀膜玻璃表面时，不同波长的光线会呈现截然不同的”命运”：

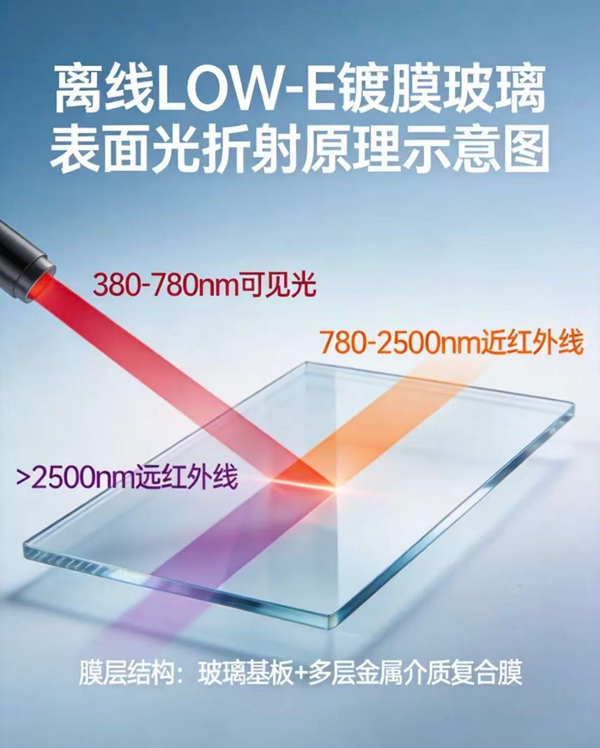

图1 LOW-E玻璃光折射示意图
- 可见光波段（380-780nm）：透射率＞80%，保持自然采光
- 近红外线（780-2500nm）：反射率≥75%，阻隔太阳辐射热能
- 远红外线（＞2500nm）：反射率≥85%，锁住室内热辐射
这种”透光不传热”的精密光学调控能力，让LOW-E玻璃实现了夏季隔热、冬季保温的双重节能效果。
2.物理机制：折射与反射的共舞
当光线从空气进入玻璃时，会在界面发生折射。根据斯涅尔定律：n₁sinθ₁ = n₂sinθ₂其中：
- n₁为空气折射率（约1.0）
- n₂为玻璃折射率（约1.52）
- θ₁为入射角
- θ₂为折射角
离线LOW-E镀膜的特殊之处在于：多层膜系通过光的干涉效应，对特定波段的光线进行增强或抑制。
- 反射增强：多层膜的界面反射光发生相长干涉，使红外波段反射率显著提升
- 透射优化：可见光波段通过精确控制膜层厚度，使反射光发生相消干涉，保证高透光率
二、单银膜系：入门级节能方案
单银LOW-E膜系是离线LOW-E的基础配置，由一层纯银功能膜和各种金属氧化物介质膜组成

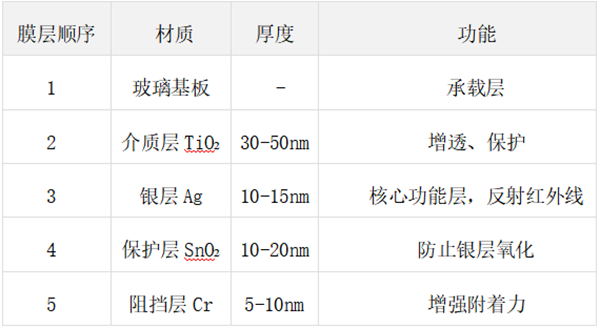

1.膜层结构（5层膜系）

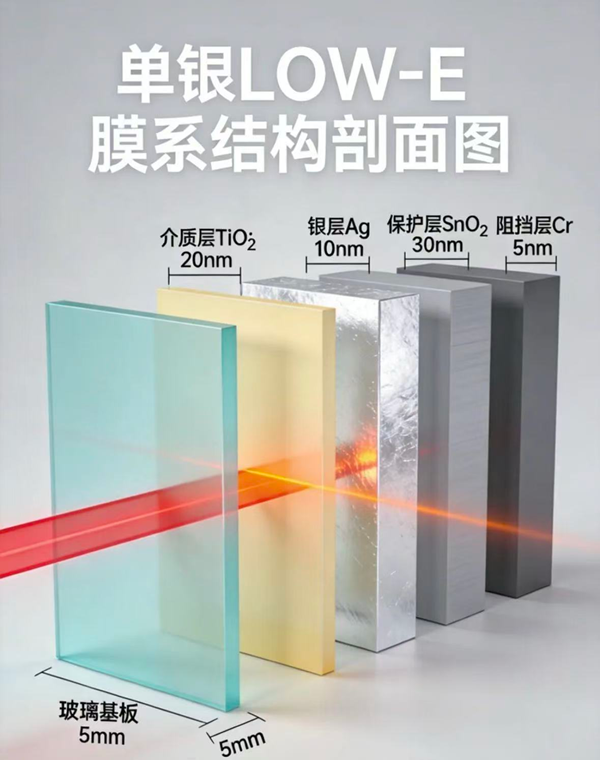

图2 单银LOW-E膜系剖面
2.光学性能参数
- 辐射率（ε）：0.08-0.12
- 可见光透射比（Tvis）：68%-75%
- 太阳得热系数（SHGC）：0.45-0.55
- 远红外反射率：85%-88%
- 近红外阻隔率：65%-70%
3.光折射与反射特点
单银膜系的折射机制相对简单，主要依靠银层的高反射特性：
- 可见光区：介质层设计使反射光相消干涉，透射率保持在68%-75%
- 近红外区：银层作为金属反射器，对780-2500nm波段光线进行有效反射
- 远红外区：银层表面辐射率低，将85%以上的热辐射反射回去
性能短板：对780-2500nm近红外波段阻隔率仅65%-70%，夏季太阳辐射热穿透较明显。
三、双银膜系：性能与成本的平衡点
双银LOW-E膜系在单银基础上叠加第二组介质层/银层/阻挡层，形成”三明治”式膜层结构。
1.膜层结构（9层膜系）

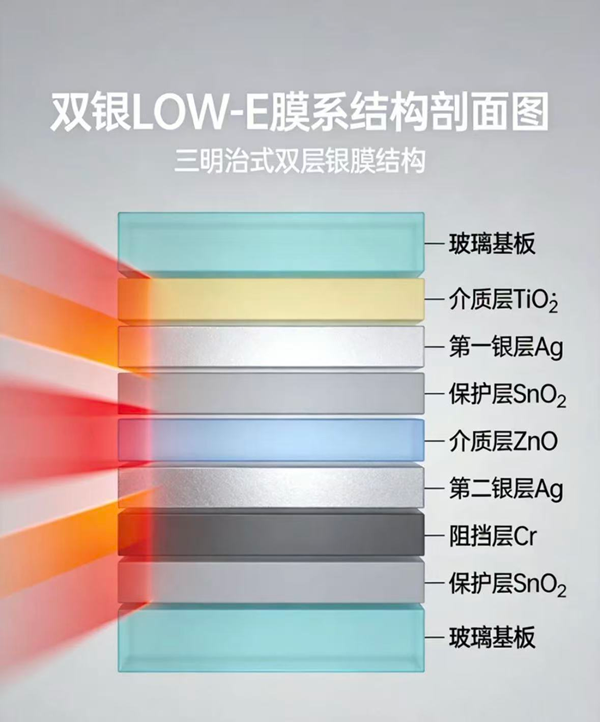

图3 双银LOW-E膜系剖面
典型架构：玻璃 → TiO₂ → Ag → SnO₂ → ZnO → Ag → Cr两个银层被多重介质层隔开，形成复杂的干涉系统。
2.光学性能参数
- 辐射率（ε）：0.035-0.045
- 可见光透射比（Tvis）：60%-68%
- 太阳得热系数（SHGC）：0.35-0.45
- 远红外反射率：≥90%
- 近红外反射率：≥80%
3.光学性能突破：双重干涉效应
双银膜系的核心优势在于双重银膜干涉效应：
- 可见光区：通过两个银层之间的多重反射，在保持60%-68%透射率的同时，降低可见光反射（避免光污染）
- 近红外区：两个银层的协同作用将780-1200nm波段反射率提升至80%以上，SHGC从0.45降至0.35
- 光谱选择性：形成更陡峭的透射-反射过渡带，实现对红外辐射的精准控制
性能提升：在相同可见光透射率下，双银LOW-E比单银LOW-E可阻挡更多太阳热辐射，遮阳系数Sc更低。
四、三银膜系：极致性能的节能天花板
三银LOW-E膜系引入第三组银膜及复合介质层（如氮化硅、氧化铟锡），形成精密光谱筛选器。
1.膜层结构（≥13层膜系）

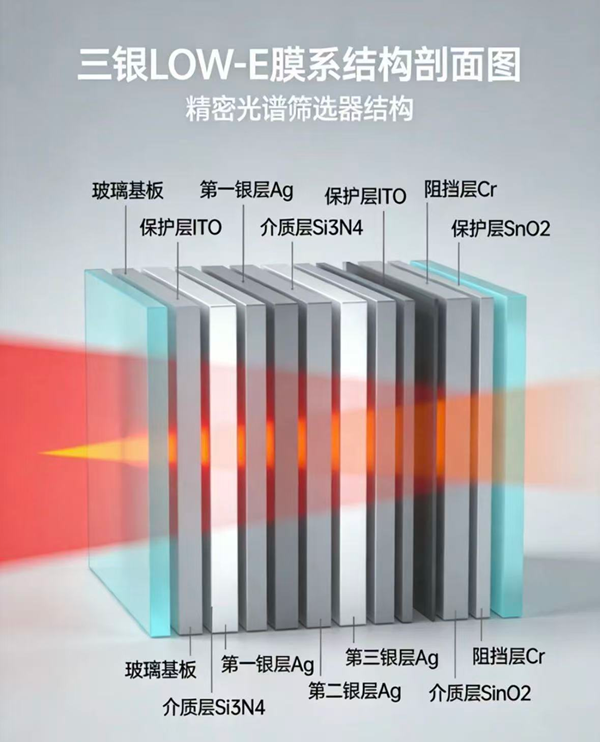

图4 三银LOW-E膜系剖面
顶配架构：玻璃 → TiO₂ → Ag → SnO₂ → ZnO → Ag → Si₃N₄ → Ag → ITO → …三个银层与复杂的复合介质层（氮化硅Si₃N₄、氧化铟锡ITO等）协同工作。
2.光学性能参数
- 辐射率（ε）：≤0.04
- 可见光透射比（Tvis）：55%-65%
- 太阳得热系数（SHGC）：0.25-0.35
- 太阳红外热能总透射比（gIR）：≤5%
- 紫外线阻隔率：≥99%
3.极限光学性能：精密光谱筛选
三银膜系的光学设计达到了工业级精密调控：
- 可见光区：通过三个银层的精密配合，在55%-65%透射率下实现近乎完美的透光效果
- 近红外区：多重银层形成宽带反射，将太阳红外热能总透射比降至≤5%
- 远红外区：2500nm远红外反射率≥95%，冬季保温性能卓越
- 紫外线区：99%以上阻隔率，有效保护室内家具不褪色
性能对比：SHGC低至0.25-0.35，是单银膜系的一半，节能效果提升50%以上。
五、三种膜系性能对比与选型指南
为了更直观地展示单银、双银、三银LOW-E膜系的性能差异，我们整理了以下对比表：
1.关键参数对比

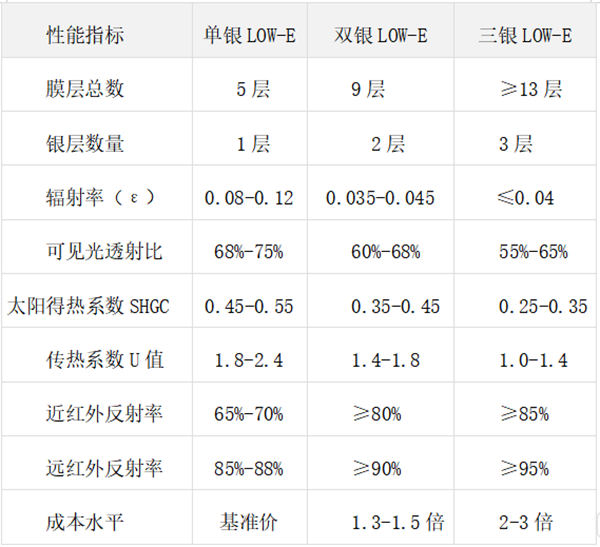

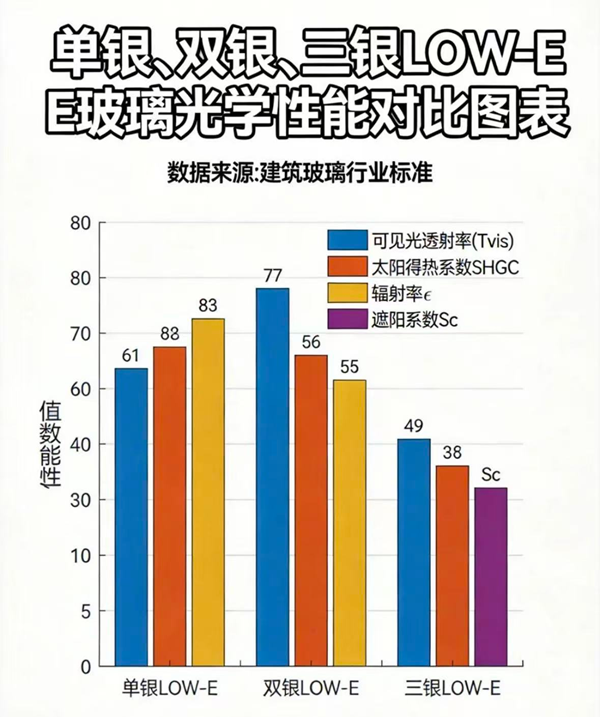

图5 LOW-E玻璃性能对比
2.气候适配选型策略
北方寒冷地区（优先保温）：
- 推荐：双银LOW-E中空（U值≤1.8）
- 极端严寒：三银LOW-E中空（U值≤1.4）
- 膜层位置：第3面（室内侧玻璃外侧），反射率≥85%
南方夏热冬暖地区（优先隔热）：
- 主流选择：双银LOW-E中空（SHGC≤0.4）
- 西晒立面：三银LOW-E中空（SHGC≤0.30）
- 膜层位置：第2面，配合外遮阳效果更佳
全气候地区（兼顾保温隔热）：
- 高性价比：双银LOW-E中空
- 超高端需求：三银LOW-E中空+夹胶
六、离线LOW-E镀膜玻璃的应用优势
1.节能效果实测数据
根据多个工程案例的实测数据：
- 冬季节能：哈尔滨某住宅采用单银LOW-E中空玻璃，冬季室内平均温度提升3.8℃，采暖能耗下降27%
- 夏季节能：广州某办公楼采用双银LOW-E玻璃，正午时分靠近窗户的区域温度比普通玻璃房间低6℃，空调能耗降低30%
- 全年节能：上海某居民小区实测，换装LOW-E玻璃后，住户年平均电费减少230元
2.环境与经济效益
- 节能率：相比普通玻璃，节能率可达40%-58%
- 碳减排：每平方米LOW-E玻璃年可减少CO₂排放约15-20公斤
- 投资回报期：一般在3-5年内收回增量成本
结语
离线LOW-E镀膜玻璃通过精密的光学设计，实现了对光线的”智能筛分”。从单银的入门级节能，到双银的性能平衡，再到三银的极致性能，每一种膜系都有其独特的应用场景。选择合适的LOW-E镀膜玻璃，不仅是一项技术决策，更是对建筑节能与可持续发展的承诺。
